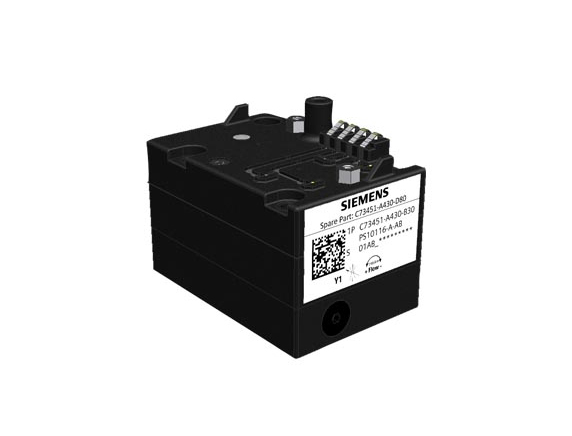

ManBetX万博体育官方下载压电阀 C73451-A430-D81

ManBetX万博体育官方下载压电阀 C73451-A430-D81

全国咨询热线:
15021530743

详情介绍:

可选件的安装114可选件的安装(见图8,P28页)•松开外壳螺丝。•松开模块盖(1)。•Jy模块:插入JY模块(3)进入下部外壳PCB槽寻轨,用带状电缆(6)连接。•报警模块:插入报警模块(4)进入上部PCB外壳寻槽内,用带状电缆(5)连接。•SIA模块(槽型启动器报警模块)1.拆下电子线路基板(2)的所有电气连接。2.松开电子线路基板两个固定螺丝(2.1)。3.把电子线路基板从四个固定点上小心松开移出。4.SIA模块(7)从上面插入到外壳的PCB槽轨道上。5.按SIA模块接近3mm向右进入PCB壳子导槽之内。6.使用专用螺丝(7.1)通过SIA模块进入定位器轴内,遵守如下几点:警告用专用螺丝连接之前,推进控制阀轴承的插头必须要对准,当进一步拧进去时,控制阀轴承和专用螺丝一定会同时转动,使插头装进专用螺丝中。如不遵守此操作,SIA模块可能被毁坏。7.绝缘盖(10)放在SIA模块上面一侧,下面是电子线路基板的安装区域。打开绝缘盖槽壁上的双头螺栓一定相当适合。小心地弯曲槽壁,绝缘盖适合放在SIA模块上面。8.夹住电子线路基板进到四个连接点用两个螺丝(2.1)拧紧到电子基板上。9.电子线路基板和选择件中的电路连接用扁平电缆。电子线路基板和分压器间用分压器电缆连接。10.附加供给的模块盖代替有两个螺丝的标准盖。11.从随带的调整面板中选择附合已经出现标准版本,按照标准版本选择盖板粘贴到安装模块盖从板上。12.连接所有电气连接。两个极限的设定:13.移动执行器到希望的第一机械位置。14.手动调节上面的调节螺丝(输出端子41,42)直到输出杆改变。15.调节执行器到希望的第二机械位置。16.手动调节底下调节螺丝(输出端子51,52)直到输出杆改变。注意通过旋转调节螺丝超过电平变化值到下一个变化值,你可做高-低或低-高开关设定
